回転機器向けシールリングの適切な選定には、装置の性能、保守コスト、および運用信頼性に直接影響を与える複数の要因を慎重に検討する必要があります。回転機械におけるシールリングの有効性は、一定の接触圧力を維持する能力、シャフトの動きへの追従性、回転摩擦による摩耗に対する耐性、およびご使用環境に特有の運転条件（温度、圧力、流体など）への耐性に大きく依存します。
回転機器向けに市販されているさまざまなシールリング設計の中では、リップシール、メカニカルフェイシアルシール、Vリングシールがそれぞれ異なる回転シール用途において明確な利点を提供しています。ご使用の特定の回転用途において、どのタイプのシールリングが最適な性能を発揮するかを判断するには、シャフト回転速度、圧力差、温度範囲、および回転アセンブリ内へ封入または遮断すべき流体や異物の性質を詳細に分析する必要があります。
回転用プライマリシールリングのカテゴリ

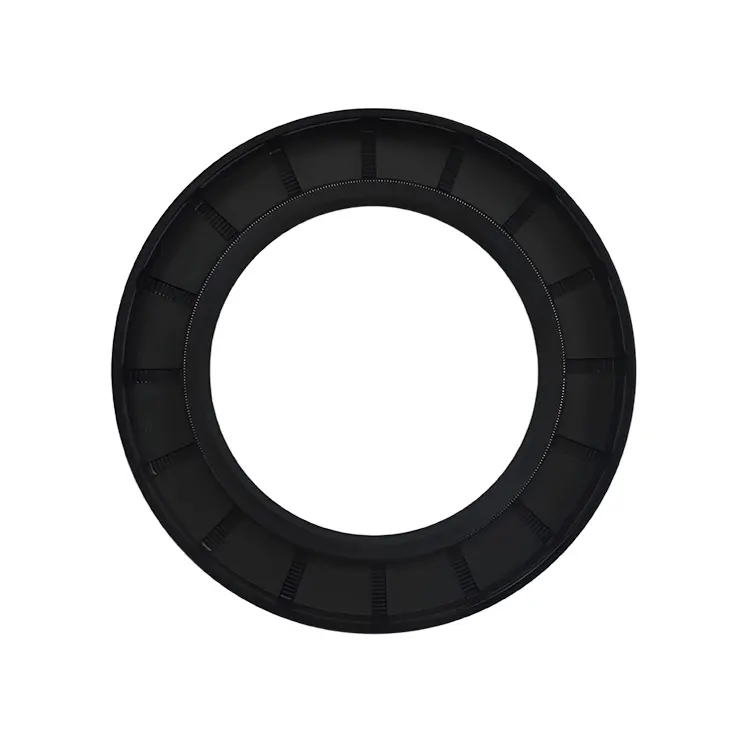

リップシールの設計特性
リップシールは、その多用途性とコスト効率の高さから、回転用シールリングとして最も広く使用されているタイプです。このシールリング設計では、柔軟なエラストマー製リップが、シールの干渉嵌合およびオプションのガータースプリングによる補助によって生じる径方向力により、回転シャフトと接触を維持します。シール界面は、回転中にリップとシャフト表面の間に形成される流体動圧潤滑に依存しています。
リップ型シールリングの設計の有効性は、シャフトのランアウト、熱膨張、および微小な表面欠陥を許容しつつ、信頼性の高いシールを維持できる点に由来します。現代のリップシールには、化学的劣化、極端な温度条件、および産業用回転機器でよく見られる摩耗性粒子による摩耗に耐える先進的なエラストマー化合物が採用されています。シールリングのリップ形状（リップ角度、接触幅、表面粗さ要件など）は、特定の用途に応じて最適化できます。
取り付けの簡便性により、リップシールは多くの回転用途において魅力的なシールリング選択肢となっています。標準的なリップシールは、適切な公差を有するボアとシャフトのみを必要とし、複雑な取付金具や精密な軸方向位置決めを不要とします。ただし、リップシールは接触式で作動するため、摩擦および発熱を伴い、これが高回転速度での使用や潤滑が不十分な環境におけるその有効性を制限する場合があります。
機械式フェイスシール技術
機械式フェイスシールは、リップシールでは不十分となる厳しい回転用途において、優れたシールリング性能を提供します。このタイプのシールリングは、極めて精密に加工された2つのフェイス面を用い、最小限の接触圧力で互いに相対回転させることにより、干渉接触ではなく極めて狭いクリアランスによってシールを形成します。回転側および固定側のシールフェイスは、通常、高圧・高温に耐えるため、カーボン、炭化ケイ素（SiC）、または炭化タングステン（WC）などの材料から製造されます。
機械式フェイスシールがシールリングソリューションとして持つ主な利点は、ゴム系シールなどの代替品と比較して、より高い圧力、温度、シャフト回転速度に対応できる点にあります。フェイスシールの設計は、システム圧力がリップシールの許容範囲を超えるような用途でも効果的に動作可能であり、信頼性の高い回転シールを必要とする油圧システム、高圧ポンプ、産業用コンプレッサーなどにおいて不可欠です。
ただし、機械式フェイスシールは、単純なシーリングリングタイプと比較して、より高精度な取付けおよび保守手順を必要とします。シール面は、変形や早期摩耗を防ぐために適切に整列・支持される必要があります。さらに、機械式フェイスシールは通常、リップシールよりも大幅に高価であるため、その優れた性能特性が初期投資の増加を正当化できる用途においてのみ、コスト効率が最も高くなります。
Vリングシールの用途
Vリングシールは、内部流体の保持ではなく、異物の侵入防止を目的とした回転用途向けに特化したシーリングリング方式を提供します。このシーリングリング構造はシャフトに直接取り付けられ、シャフトとともに回転することで、汚れ、湿気、異物が重要なベアリング部やシール部に到達するのを防ぐラビリンス効果を生み出します。柔軟なV字形状により、シャフトの動きに対応しながらも保護機能を維持できます。
Vリングシールの保護用シールリングとしての有効性は、環境汚染が機器の信頼性に重大な脅威を及ぼす農業機械、建設機械、および屋外産業用機器において、特に価値が高いものです。加圧流体を封止する必要がある主シールリングとは異なり、Vリングは異物の侵入防止性能に重点を置き、極めて少ない保守作業で正常に動作できます。
Vリングシールは、多段シール構成において主シールリング要素と組み合わせて使用した場合に最も高い性能を発揮します。Vリングは主シールを汚染から保護し、一方で主シールリングは流体の保持を担当します。このアプローチにより、両方のシールリング部品の寿命が延長され、過酷な運用環境におけるシステム全体の信頼性が向上します。
シールリングの有効性を決定する性能要因
回転速度に関する考慮事項
シャフトの回転速度は、回転用途において最適な性能を発揮するシールリングの種類を大きく左右します。標準的なリップシールは、中程度の速度では通常良好な性能を発揮しますが、シールリングのリップとシャフト表面との間の摩擦により、高速域では過度な発熱および摩耗が生じる場合があります。この熱の蓄積は、シールリングの設計限界を超えた運転速度において、エラストマーの劣化および早期のシール破損を引き起こす可能性があります。
高速回転用途では、効果を維持するために、特殊なシールリング設計または代替的なシール方式を採用する必要があります。低摩擦構造のリップシール、非接触式ラビリンスシール、あるいは機械式フェイシアルシールなどは、シャフト回転速度が従来型シールリングの対応能力を超える場合に、より優れた解決策となることがあります。シールリングの選定プロセスにおいては、速度とシールリング性能との関係を慎重に評価し、装置の使用寿命全体にわたって信頼性の高い動作を確保する必要があります。
速度関連のシールリング選定においては、遠心力がシールリップの接触圧力に及ぼす影響および高回転速度におけるシャフトのたわみの可能性も考慮する必要があります。これらの要因は、シールリングの位置決めおよび接触特性に影響を及ぼし、設計および設置段階で適切に対処されない場合、シール性能の劣化を招くおそれがあります。
圧力および温度の影響
作動圧力は、特定の回転機器用途に最も適したシールリングの種類を決定する上で、もう一つの重要な要因です。標準的なエラストマー製シールは、中程度の圧力差に対して効果的に対応できますが、高圧用途では、圧力によりエネルギー供給されるリップ構造や機械式フェースシール技術を採用した特殊なシールリング設計が必要となる場合があり、信頼性の高いシール性能を維持するために不可欠です。
温度の極端な変化は、シールリングの材料選定および設計上の検討事項に大きな影響を与えます。高温ではエラストマーが硬化・亀裂を生じたり、化学的に劣化したりする可能性があり、低温ではシールの収縮およびシール接触の喪失を招くことがあります。最も効果的な シールリング 温度感応性アプリケーション向けのシールリングは、想定される温度範囲全体において柔軟性およびシール性能を維持するために、慎重な材料選定と設計最適化を要します。
圧力と温度の複合的影響は、回転用途におけるシールリングの性能に対してさらに新たな課題をもたらします。高圧・高温条件下では、フッロカーボンゴム（フッロエラストマー）やポリテトラフルオロエチレン（PTFE）系化合物など、極限の運転条件においてもシール性能を維持できる特殊なシールリング材料が必要となる場合があります。また、シールリングおよび周辺部品の熱膨張特性を考慮し、運転温度範囲全体にわたって適切な適合性および機能性を確保する必要があります。
流体適合性要件
シールリング材とプロセス流体との化学的適合性は、ロータリーシールシステムの長期的な有効性および信頼性を決定します。異なるエラストマー系化合物は、産業用途で一般的に遭遇する特定の化学薬品、油類、燃料、溶剤に対して、それぞれ異なる耐性を示します。不適合なシールリング材を選択すると、急速な劣化、膨潤、あるいは硬化が生じ、シール性能が損なわれる可能性があります。
攻撃性の高い流体には、標準的なニトリルゴムやフッ素ゴム系エラストマーよりも優れた耐化学薬品性を有するパーフルオロエラストマー（FFKM）やポリテトラフルオロエチレン（PTFE）系化合物など、特殊なシールリング材が必要となる場合があります。シールリングの選定プロセスでは、通常運転時、保守作業時、緊急時など、シールに接触する可能性のあるすべての流体について、十分な評価を行う必要があります。
流体の潤滑特性は、回転用途におけるシールリングの性能にも影響を与えます。十分に潤滑された条件下では、通常、シールリングの寿命が延長され、密封効果も向上します。一方、無潤滑（ドライランニング）または潤滑が不十分な用途では、境界潤滑条件下でも過度な摩耗や発熱を伴わずに使用可能な、特殊なシールリング構造や材質が必要となる場合があります。
用途 ―シールリング選定の具体的な基準
産業用ポンプ用途
産業用ポンプは、回転運動、流体取扱要件、および変動する運転条件が複合的に作用するため、シールリングの選定において特有の課題を呈します。遠心ポンプでは、高圧・高温流体を扱う際に機械式フェイスシールが一般的に適しています。一方、容積式ポンプでは、低圧かつ互換性のある流体を扱う用途において、リップ型シールリング構造が採用されることがあります。
ポンプ用途における最も効果的なシールリングの選択は、吸込み圧力、吐出し圧力、流体の性質、および保守点検の容易さといった要因に依存します。研磨性スラリーまたは腐食性化学薬品を扱うポンプでは、これらの過酷な条件に耐えられるよう特別に設計されたシールリング材質および構造が必要であり、長期間にわたって信頼性の高いシール性能を維持する必要があります。
ポンプ用シールリングの設置は、また、シールの位置および性能に影響を及ぼす可能性のある熱サイクル、振動、およびキャビテーション現象にも対応できる必要があります。主シールリング要素と副シールリング要素を組み合わせたマルチシール構成を採用することで、シールの故障が重大な運転障害や安全上の懸念を引き起こす可能性がある重要ポンプ用途において、信頼性の向上およびサービス寿命の延長が実現される場合があります。
ギアボックスおよびトランスミッション用シール
ギアボックスおよびトランスミッション用途では、通常、油の保持を最適化しつつ環境汚染物質の侵入を防ぐシールリング設計が求められます。リップシールは、これらの用途において最も一般的なシールリング選択肢であり、コスト効率に優れ、取り付けが容易で、自動車・産業用・船舶用の動力伝達システムにおける通常の運転条件下でギアオイルに対して信頼性の高い性能を発揮します。
ギアボックス内におけるシールリングの設置効果は、シャフト表面粗さの適正化、ボア公差の適切な設定、およびシールの正しい向き（オリエンテーション）に依存しており、これらによりリップ部の最適な接触と油保持が確保されます。トランスミッション用途向けの高度なシールリング設計では、複数のリップ構造、一体化されたダスト排除機能、または厳しい運転環境下での性能および寿命向上を目的とした特殊材料の採用などが行われることがあります。
高性能ギアボックスは、高速回転または高温条件下で動作する場合、耐熱性エラストマー、低摩擦リップ構造、あるいは厳しい運転条件においても有効なシール接触を維持するための強化スプリング荷重など、高度なシールリング仕様を必要とする場合があります。シールリングの選定プロセスでは、ギアボックスの保守寿命全体にわたって、性能要件とコスト、および保守作業の容易さとのバランスを取る必要があります。
油圧システムの統合
油圧システムでは、高圧、温度変動、および攻撃性の強い油圧作動油に耐えうるシールリング性能が求められ、内部および外部の漏れを精密に制御する必要があります。ポンプ、モーター、スイベルジョイントなどの回転式油圧部品では、高圧油圧用途に特化して設計されたシールリングが必要であり、摩擦を最小限に抑え、信頼性の高い長期性能を確保する必要があります。
油圧用途において最も効果的なシールリングの種類には、システム圧力を用いてシール接触力を高める圧力賦活型設計、過酷な条件下で使用される機械式フェースシール、および油圧作動油による劣化に耐える特殊なエラストマー化合物を用いたシールリングなどが含まれます。シールリングの選定にあたっては、システムの起動時、停止時および通常運転サイクル中に生じる定常状態および過渡的な圧力条件の両方を考慮する必要があります。
油圧用シールリングの取付けには、表面粗さの要件、取付け手順、および汚染制御に細心の注意を払う必要があります。わずかな取付けミスや汚染でも、シールリングの性能およびシステムの信頼性を著しく低下させる可能性があるため、適切な選定と正確な取付けが油圧システムの成功にとって極めて重要です。
インストールとメンテナンスに関する考慮事項
正しい取り付け手順
回転用途におけるシールリングの最適な効果を達成するには、選択されたシールの種類にかかわらず、正しい取付手順が不可欠です。不適切な取付は、シールリングのリップを損傷したり、漏れ経路を作り出したり、長期的な性能を損なう汚染物質の混入を招く可能性があります。標準的な取付作業には、シール面の十分な清掃、シールリング部品への適切な潤滑、および組立時の損傷防止のための慎重な取扱いが含まれます。
シールリングの取付工具および取付技術は、特定のシール設計および用途要件に応じて異なります。リップシールの場合、シャフト挿入時にリップを損傷させないよう、通常は取付用スリーブまたはテーパー状の導入部が必要です。一方、機械式フェイスシールでは、適切なフェイス接触を確保するために、正確な位置合わせとサポートが求められます。メーカーが定める取付手順に従うことで、サービス寿命全体にわたって、シールリングの性能が設計上の期待値を満たすことが保証されます。
シーリングリング部品および対向面の事前設置点検により、シール性能に影響を及ぼす可能性のある問題を早期に特定できます。回転機器への適用において、シーリングリングの設置前に、表面粗さ仕様、寸法公差、清浄度基準を確認する必要があります。これにより、早期劣化や性能低下を防止できます。
メンテナンスとモニタリング戦略
回転用シーリングリングの効果的な保守プログラムには、定期的な点検スケジュール、性能監視手順、および予知保全技術が含まれます。これらにより、設備の故障に至る前の段階でシーリング不良の兆候を検出できます。シーリングリング周辺部の目視点検では、漏れ、異物混入、摩耗などの初期サインを発見でき、それらはシールの交換またはシステムの調整が必要であることを示唆します。
振動解析、サーマルイメージング、油分析などの高度な監視技術を用いることで、重要な回転機器アプリケーションにおけるシールリングの劣化や関連する機器トラブルを早期に検知できます。これらの監視手法は、保守スケジュールの最適化および、高額な機器損傷や生産停止を招く可能性のある予期せぬ故障の防止に貢献します。
予防保全プログラムには、可視的な故障症状の出現を待つのではなく、運転時間、作動回数、または状態監視の結果に基づいたシールリングの交換が含まれるべきです。積極的なシールリング交換により、システムの信頼性および性能を維持するとともに、運転中のシール破損に起因する二次的損傷のリスクを最小限に抑えることができます。
よくあるご質問（FAQ）
高速回転アプリケーションにおいて、最も効果的なシールリングの種類を決定する要因は何ですか？
高速回転用途では、摩擦熱を最小限に抑えつつ効果的なシール接触を維持するシールリング設計が求められます。機械式フェースシールや特殊な低摩擦リップシールは、通常3000 RPMを超える速度において最適な性能を発揮します。一方、標準リップシールは高回転速度下で過度の摩耗および発熱を引き起こす可能性があります。
作動圧力は、回転機器向けシールリングの選定にどのように影響しますか？
作動圧力は、適切なシールリング設計を直接左右します。標準リップシールは約50 PSIまで、圧力賦活型リップシールは最大200 PSIまで対応可能ですが、それ以上の圧力には機械式フェースシールが必要です。シールリングは、漏れを防止するために十分な接触力を生成するとともに、システム圧力に耐えて変形や破損を起こさない必要があります。
腐食性の強い化学環境に最も適したシールリング材料は何ですか？
攻撃性の高い化学環境では、通常、特定の存在化学物質に応じて選定されたパーフルオロエラストマー、PTFE、または耐薬品性エラストマー化合物など、特殊なシールリング材料が必要となります。標準的なニトリルゴムやフッ素ゴム製シールリング材料は、強酸、強塩基、有機溶媒に暴露された場合、適切な材質適合性の検証が行われていないと急速に劣化する可能性があります。
同一の回転用途で複数種類のシールリングを組み合わせることは可能ですか？
回転用途において、複数種類のシールリングを効果的に組み合わせることで、性能および信頼性を最適化することが可能です。一般的な組み合わせ例として、流体保持を目的とした主唇形シールと、異物侵入防止を目的とした副次的Vリングシールとの併用、あるいは、冗長なシール保護を必要とする重要な高圧用途向けに、直列配置された機械式フェイスシールの採用などが挙げられます。
