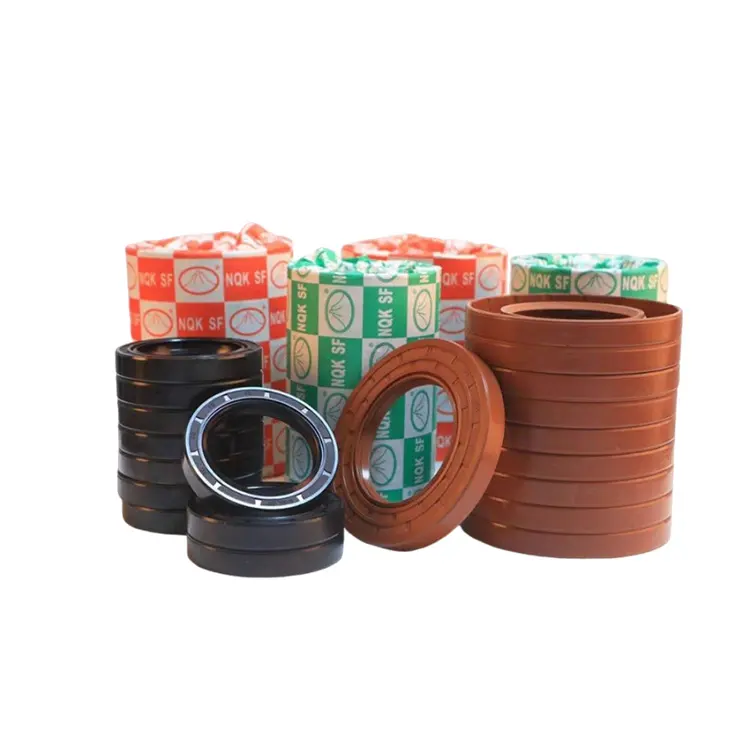

シャフトの表面粗さは、シールリングシステムの長期的な性能および信頼性を左右する最も重要な要因の一つです。産業用機械が過酷な条件下で運転される際、シャフト表面とシールリングとの間の微視的な相互作用が、シールの密閉性、摩耗パターン、および運用寿命に直接影響を与えます。表面粗さの品質がなぜ重要であるかを理解するには、さまざまな産業用途において、表面特性とシールリングの機能性との基本的な関係を検討する必要があります。
現代のシールリング取り付け要件を満たすため、製造精度および表面品質管理は著しく進化してきました。シャフト表面の微細な表面形状（マイクロトポグラフィ）は、シールリングの性能を支える基盤であり、初期のシール接触から長期的な耐摩耗性に至るまで、あらゆる側面に影響を与えます。エンジニアおよび保守担当者は、不十分なシャフト表面処理が、最高品質のシールリングであってもその性能を損なう可能性があることを認識しており、これにより早期の故障や高額なダウンタイムが発生するおそれがあります。
表面粗さがシールリング接触に与える影響
微細表面相互作用メカニクス
シャフトの表面粗さは、シールリングが作動中に接触を確立および維持する方法に直接影響します。表面の凸部および凹部が最適なパラメータを超えると、シールリングはシャフトの輪郭に適切に適合できず、流体の漏れを引き起こす微小なギャップが生じます。このような表面の不規則性は、シールリング材に応力集中点を発生させ、摩耗を加速し、寿命を著しく短縮します。
適切な表面仕上げは、シールリングの接触面全体にわたって均一な圧力分布を保証し、作動サイクル全体にわたり一貫したシール性能を実現します。シールリングは、そのシール機能を維持するためにシャフト表面との密着接触に依存しており、過度な粗さはこの重要な界面の適切な形成を妨げます。高圧シールや腐食性の強い流体を取り扱う産業用途では、信頼性の高い性能を確保するために、特に厳格な表面仕上げ仕様が求められます。
さまざまな用途に最適な粗さパラメータ
異なる産業用途では、シールリングの性能および寿命を最適化するために、特定の表面粗さ値が必要です。標準的な回転用途では、通常、運転条件および流体の特性に応じて、表面粗さがRa 0.2～0.8マイクロメートルの範囲で指定されます。高速用途では、摩擦および発熱を最小限に抑えるために、より滑らかな仕上げが求められることが多く、低速・高圧用途では、シールリングの効果を損なわずにやや粗い表面を許容できる場合があります。
シールリングの材質組成および硬度も、最適な表面粗さ要件に影響を与えます。一般に、軟質のエラストマー系材料は、硬質の化合物よりも粗い表面をよりよく許容します。エンジニアは、シャフトの仕上げ手順を規定する際、表面仕上げの要求事項と製造コストおよび実用的な機械加工能力とのバランスを取る必要があります。こうした関係性を理解することで、多様な産業用途においてシールリングの最適な性能を確保できます。
発熱および熱的影響
摩擦による温度上昇
表面仕上げの品質は、運転中のシールリング界面における摩擦レベルおよび発熱量に大きく影響します。粗いまたは不十分に仕上げられたシャフト表面は、シールリングに対して過度な摩擦を生じさせ、シール材の劣化や密封性能の低下を招く熱を発生させます。この熱応力は特にエラストマー系シールリング材に影響を与え、高温にさらされることで硬化、亀裂、柔軟性の喪失などが生じることがあります。
滑らかで適切に完成した表面は,軸と密封リングの間の摩擦を最小限に抑え,熱蓄積を軽減し,密封器の使用寿命を延長します. 表面塗装と熱性能の関係は,摩擦のわずかな増加でさえも気温の上昇を起こすことができる高速アプリケーションで重要なものになります. 適切な表面の準備は,最適な動作温度を維持し,使用期間中,密封環材料の特性を保ちます.
熱循環と膨張効果
表面の仕上げの不規則性による温度変動は,密封環組内の熱循環ストレスを発生させる. 軸とシールリングが繰り返し加熱・冷却サイクルを経験するので,差異的な膨張速度はシール整合性を損なって永久的な変形を引き起こす可能性があります. 表面の滑らかな仕上げは,温度グラデーションを最小限に抑え,時間とともにシールリングを損傷する熱ストレス濃度を減らすのに役立ちます.
シャフト材の熱伝導率は、表面仕上げ品質とも相互作用し、シールリング接触部での放熱に影響を与えます。適切な表面処理により熱伝達特性が向上し、安定した作動温度の維持や、シールリングの破損を引き起こす可能性のある局所的な過熱の防止が図られます。この熱管理の観点は、連続運転を要する用途において特に重要であり、持続的な運転が一貫した性能を要求する場合に顕著になります。
潤滑膜の形成と保持
境界潤滑特性
シャフトの表面仕上げは、シールリング界面における効果的な潤滑膜の形成および維持において極めて重要な役割を果たします。適切に仕上げられた表面は、潤滑剤の均一な分布および潤滑膜の形成を促進し、シャフトとシールリング材との直接接触を低減します。この潤滑層により、摩耗率が大幅に低下し、運転中の研磨性接触を最小限に抑えることで、シールリングの使用寿命が延長されます。
表面の凹凸は潤滑膜の連続性を乱し、加速摩耗が生じる乾燥接触領域を生じさせます。シールリングは、その密封機能を維持するとともに、摩擦および発熱を最小限に抑えるために、一貫した潤滑を必要とします。最適な表面仕上げパラメータは、接触面全体にわたって信頼性の高い潤滑膜の形成を保証し、シールリングの長期的な耐久性および性能を向上させます。
潤滑剤の保持および移行
表面仕上げの特性は、作動中のシールリング接触部における潤滑剤の保持に影響を与えます。適切な表面テクスチャは、厳しい作動条件下においても潤滑剤の供給を維持するための微細な貯留部（マイクロレザーバー）を形成します。 シールリング シールリングは、摩擦低減および乾燥運転条件による早期摩耗防止のため、潤滑剤の継続的な存在から恩恵を受けます。
表面粗さが大きすぎると、潤滑剤がシール界面から逸脱する原因となり、逆に表面が滑らかすぎると、有効な境界潤滑を実現するのに十分な潤滑剤を保持できなくなる場合があります。最適なバランスを見出すには、特定の用途要件および作動環境を正確に理解する必要があります。適切な表面処理により、潤滑剤保持特性が、所定の使用期間中にシールリングの信頼性ある性能を支えることが保証されます。
摩耗パターンの発達とシールの寿命
研磨摩耗メカニズム
表面仕上げの品質は、作動中にシールリングに発生する摩耗パターンに直接影響を与えます。粗さや不規則なシャフト表面は研磨材として作用し、シールリング材の除去を加速させ、使用寿命を短縮します。このような研磨作用により特徴的な摩耗パターンが生じ、これを分析することで、特定の用途に最適な表面仕上げ要件を決定できます。
摩耗メカニズムを理解することで、エンジニアはシールリングへの研磨損傷を最小限に抑えるための適切な表面処理手順を規定できます。適切な表面仕上げ技術を用いることで、より柔らかいシールリング材に対して切削要素として作用する可能性のある鋭いエッジや不規則性を除去します。このアプローチにより、工業用途におけるシールリングの保守間隔が大幅に延長され、保守要件が低減されます。
進行性摩耗および性能劣化
表面粗さの不良によるシールリングの摩耗が進行すると、全体的なシステム信頼性に影響を及ぼす予測可能なパターンで性能が劣化します。初期の摩耗は通常、シャフト表面の凸部から始まり、シールリング全体に不均一な接触圧力分布を生じさせます。このような非均一な摩耗パターンは、シール性能を損なうばかりか、シャフト表面およびシールリング双方のさらなる劣化を加速させます。
摩耗の進行状況を監視することで、表面粗さの改善がシールリング寿命の延長およびシステム信頼性の向上に寄与するタイミングを特定できます。摩耗したシールリング部品の定期的な点検により、特定の表面粗さ欠陥に関連付けられた特徴的な損傷パターンが明らかになります。こうした診断情報は、仕様の改善および保守作業の最適化を支援し、今後の設置におけるシールリング性能を最大化するための指針となります。
製造および設置上の考慮事項
表面処理技術
シールリング用途における最適な表面仕上げを達成するには、特定の製造技術および品質管理手順が必要です。一般的な表面処理方法には、高精度研削、ポリッシング、および所定の粗さ仕様を満たすよう設計された特殊仕上げ工程が含まれます。選択される技術は、シャフト材質、要求される仕上げ品質、および生産量の制約を考慮するとともに、すべての製造部品において一貫した結果を保証する必要があります。
表面処理工程中の品質管理措置は、完成したシャフトが最適なシールリング性能を発揮するために規定されたパラメーターを満たしていることを保証します。表面粗さ計測および表面分析装置を用いた計測技術により、表面特性が許容範囲内にあることが検証されます。これらの検証手順により、不良な表面仕上げが生産設備に流入することを防ぎ、それによって引き起こされるシールリングの早期劣化・破損を未然に防止します。
取付が表面の完全性に与える影響
取付け手順は、製造工程で確立された表面仕上げ品質に大きく影響を与える可能性があります。不適切な取り扱いや汚染、取付け時の損傷によって、慎重に仕上げられたシャフト表面が損なわれ、シールリングの性能が低下するおそれがあります。取付け作業担当者に対して適切な技術を教育することで、組立工程全体を通じて表面の完全性を保つことができます。
取付け後の検査手順では、組立完了後に表面仕上げ品質が仕様範囲内に維持されていることを確認します。これらの検査で発見された損傷は、シールリングシステムが使用開始される前に必ず修正しなければならず、早期の故障を防止するためです。適切な取付け作業は、シャフトの表面仕上げおよびシールリングの両方を損傷から守り、長期的な信頼性および性能を確保します。
よくあるご質問（FAQ）
シールリングの最適な性能を発揮するために通常要求される表面仕上げ範囲は何ですか？
ほとんどのシールリング用途では、シャフト表面粗さ（Ra）が0.2～0.8マイクロメートルの範囲で最も良好な性能を発揮しますが、具体的な要求仕様は、使用条件、流体の種類、およびシールリング材質によって異なります。高速回転用途では、一般的に0.2～0.4マイクロメートル程度のより滑らかな表面粗さが求められますが、低速用途では、性能の著しい劣化を招かずに最大0.8マイクロメートルまでのやや粗い表面も許容されます。
不適切な表面粗さはシールリングの寿命にどのような影響を与えますか？
不適切な表面粗さは、適切に仕上げられた表面と比較して、シールリングの寿命を50～80％短縮させる可能性があります。粗い表面では摩擦と発熱が増加し、潤滑膜が乱れ、シールリング材質を急速に摩耗させる研磨性摩耗条件が生じます。これらの要因が複合的に作用することで、摩耗が著しく加速され、特に重要用途において早期のシール破損を引き起こすことがあります。
シャフトの全面交換を行わずに、既設機器の表面粗さを改善することは可能ですか？
はい、既存のシャフトは、現場での機械加工、研磨、または特殊な表面処理プロセスによって、しばしば性能向上が可能です。携帯型機械加工装置を用いれば、設備の分解を伴わずに表面仕上げを修復できます。また、研磨剤や研削技術を用いることで、中程度に粗い表面も改善できます。ただし、深刻な損傷や摩耗を受けたシャフトについては、シールリングの最適な性能を確保するために交換が必要となる場合があります。
シールリングの要求仕様を満たすためには、どのような表面粗さ測定方法が有効ですか？
接触式または光学式プロフィロメーターによる表面粗さ測定は、シールリング用途における表面仕上げ品質を正確に評価する手法です。これらの計測器は、Ra、Rzおよびその他の表面パラメーターを測定し、仕様への適合性を検証します。製造および保守工程において定期的に測定を行うことで、サービス期間全体を通じて信頼性の高いシールリング性能を支える一貫した表面品質を確保できます。
